Filterdokumente

Filterdokumente definieren vorbestimmte Filterkriterien für Bauteile oder Baugruppen und können bei Stücklisten und Zeichnungen zum Einsatz kommen.

Erstellung eines Filterdokumentes

Sie können ein neues Filterdokument in jedem beliebigen Projekt oder Bibliothek erstellen. Gehen Sie dazu auf den Befehl Neues Dokument oder wählen Sie die entsprechende Option im Kontext-Menü des Projektes:

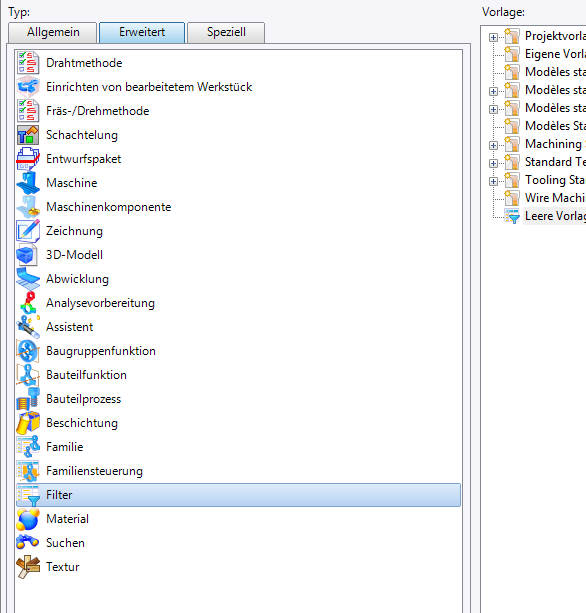

2018-09-26_16h30_26

Sie kommen nun in die Definition der Filterkreiterien:

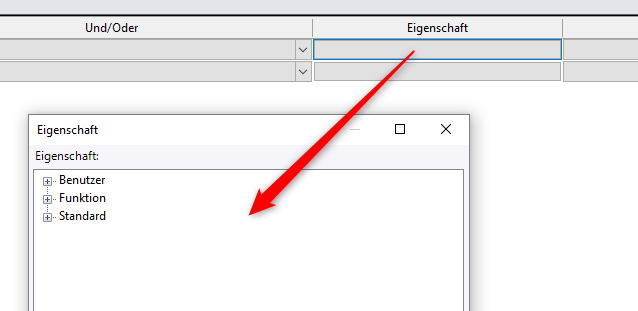

2018-09-26_16h31_39

Eigenschaft für die Filterung auswählen

Als erstes können Sie in der Spalte Eigenschaft die Eigenschaft auswählen, nach der Sie filtern möchten. Dabei gibt es drei verschiedene Arten von Eigenschaften, die Sie verwenden können:

  • Standard: dies sind die von TopSolid in jedem Dokumenttyp definierten Eigenschaften, wie z.B. Name, Teilenummer, Hersteller bei Bauteilen oder Baugruppen oder Größe der Abwicklung bei Blechteilen oder Eigenschaften von Materialien bei Materialdokumenten
  • Benutzer: hier können benutzerdefinierte Stücklisteneigenschaften ausgewählt werden, nach deren Wert gesucht wird
  • Funktion: hier kann nach Werten von Funktionen gesucht werden, die von einem Bauteil oder einer Baugruppe bereitgestellt werden

In unserem Bespiel suchen wir jetzt nach dem Namen:

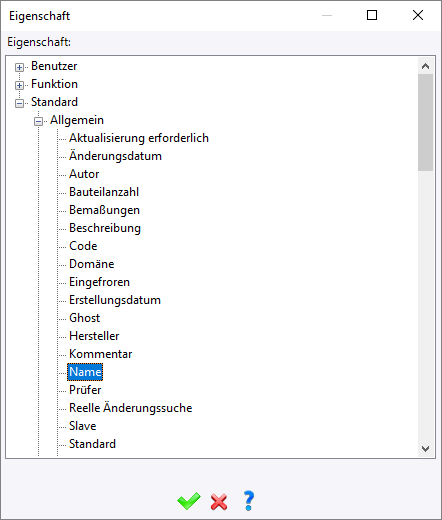

2018-09-26_16h36_42

Operator auswählen und Wert eingeben

In der folgenden Spalte wählen Sie, wie diese Eigenschaft in den Filter eingehen soll, ob ihr Wert also z.B. gleich oder unterschiedlich zu einem Vorgabewert sein soll. Diese Operatoren sind unterschiedlich je nachdem, ob es sich bei der Eigenschaft um einen Textwert oder einen numerischen Wert handelt. Operatoren für Texteigenschaften wie Name sind:

  • Gleich: der Wert der Eigenschaft muß mit dem in der Spalte Wert eingegebenen Wert übereinstimmen
  • Ungleich: der Wert der Eigenschaft darf nicht mit dem in der Spalte Wert eingegebenen Wert übereinstimmen
  • Enthält: der Inhalt der Spalte Wert muß irgendwo im Wert der Eigenschaft (als Teilstring) vorkommen

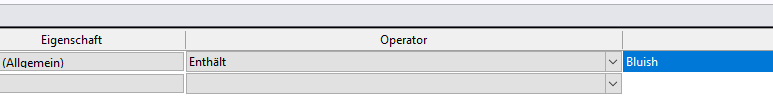

2018-09-26_16h41_39

Für numerische Eigenschaften sind noch die folgenden Operatoren definiert:

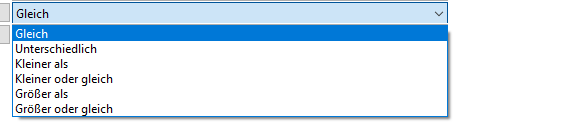

2018-09-26_16h43_24

Logische Verknüpfung und weitere Filterkriterien

In der Spalte Und/Oder können Sie festlegen, wie mehrere definierte Kriterien zusammenspielen sollen:

  • Und: damit ein Element vom Filter ausgewählt wird, müssen alle mit Und verknüpften Bedingungen zutreffen
  • Oder: damit ein Element ausgewählt wird, reicht es, wenn mindestens eine Bedingung erfüllt ist

Anwendung von Filtern in Stücklisten

Bei der Definition von Stücklisten können Filter angegeben werden, um den Inhalt der Stückliste auf die vom Filter betroffenen Elemente einzuschränken:

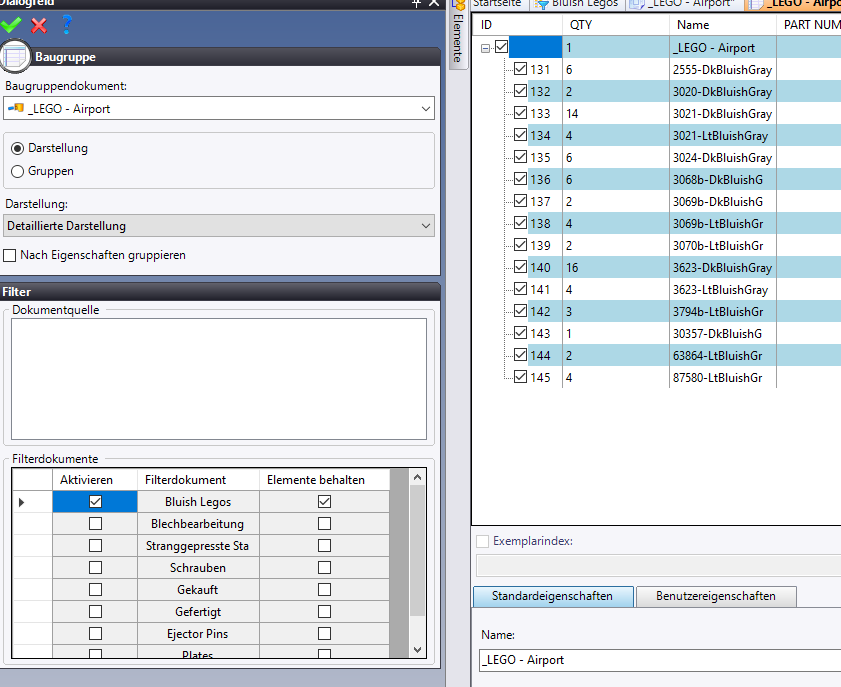

2018-09-26_16h53_05

Wird bei dem gewünschten Filter der Haken bei Aktivieren gesetzt, wird der Filter auf die Stückliste angewendet, d.h. alle Elemente, auf die die Filterkriterien zutreffen, werden aus der Stückliste weggefiltert.

Aktivieren Sie den Haken bei Elemente behalten, wird der Filtereffekt umgedreht: die Stückliste besteht nur noch aus den Elementen, die die Filterkriterien erfüllen:

Anwendung in Zeichnungen

Bei der Definition von Projektionsgruppen in Entwurfsdokumenten können auch Filter angewendet werden, um die gefilterten Elemente aus Ansichten zu entfernen oder nur diese anzuzeigen:

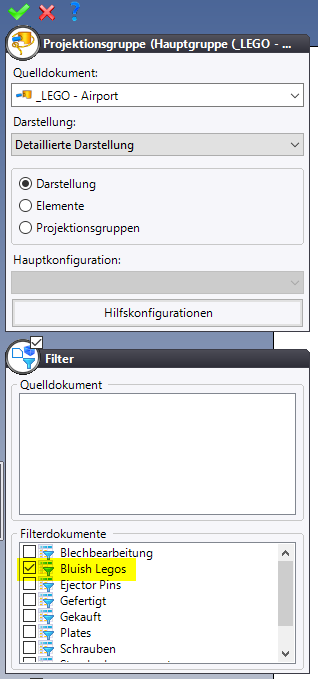

2018-09-26_16h55_59

Anwendung in Baugruppen

Sie können ein Filterdokument auch in einer Baugruppe verwenden, um einen Eigenschaftsfilter zu definieren. Gehen Sie dazu in Visualisierung / Filter / Eigenschaftsfilter ...

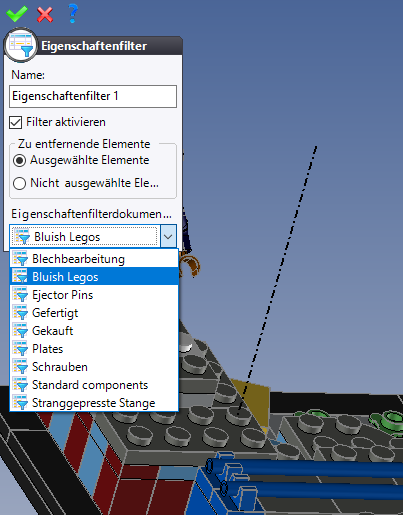

2018-09-26_16h59_38

Alternativ können Sie das Filterdokument auch per Drag&Drop aus dem Projektfenster in die Baugruppe ziehen.
