Es gibt mehrere Möglichkeiten, eine Baugruppe in der Stückliste aufzulisten. Dieser Artikel erklärt sie alle.
In der Regel soll in einer Stückliste die Baumstruktur einer Baugruppe abgebildet werden, d.h. von oben beginnend auf einer ersten Ebene die direkten Unterbaugruppen, dann auf einer zweiten Ebene deren Bestandteile und so weiter, bis auf der letzten Ebene die einzelnen Bauteile aufgeführt werden, aus denen die Unterbaugruppen bestehen.

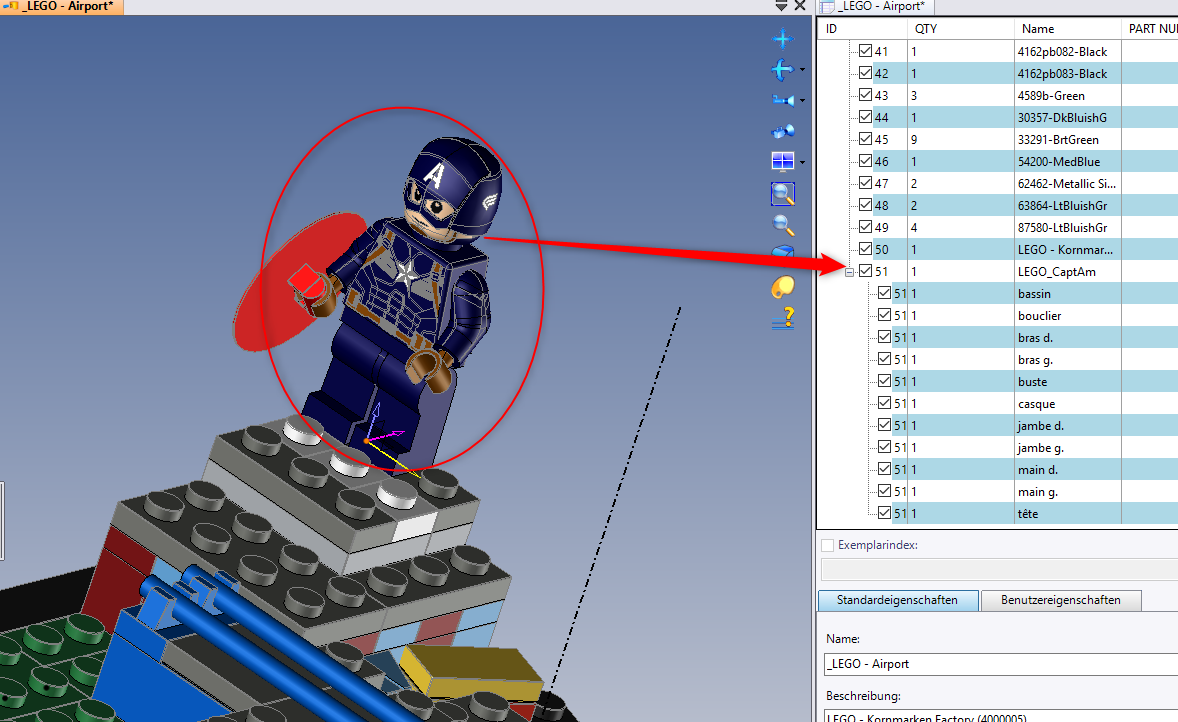

Im folgenden Beispiel ist die Figur eine Unterbaugruppe der gesamten Baugruppe. Folglich erscheint Sie mit einer Zeile "LEGO_CaptAm" in der Stückliste und auf einer weiteren Ebene sind ihre Bestandteile aufgelistet.

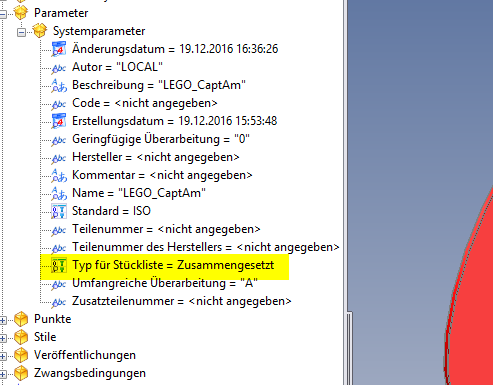

Dies entspricht dem Standardverhalten von TopSolid: eine Unterbaugruppe wird als aus ihren Bestandteilen zusammengesetzt aufgeführt. Die Art, wie eine Unterbaugruppe aufgeführt wird, kann in der Unterbaugruppe selbst im Elemente-Fenster unter der Rubrik "Parameter" mit dem Parameter "Typ für Stückliste" eingestellt werden. Der Wert kann durch Doppelklicken verändert werden.
Die Möglichkeiten, die hier eingestellt werden können, sind die folgenden:
- Zusammengesetzt: Standardeinstellung von TopSolid. Die Baugruppe wird als Unterbaugruppe aufgeführt und ihre Bestandteile werden in der Stückliste um eine Ebene eingerückt.
- Nicht vorhanden: Die Unterbaugruppe und ihre Bestandteile werden in der Stückliste gar nicht aufgeführt, wenn es sich dabei z.B. um Hilfskonstruktionen handelt, die nicht in der Stückliste erscheinen sollen.
- Einfach: die Unterbaugruppe erscheint in der Stückliste wie ein Bauteil, die einzelnen Bestandteile werden nicht aufgelistet. Dies ist dann sinnvoll, wenn ein Normteil wie ein Pneumatikzylinder, welches zwar aus mehreren Teilen besteht, in der Stückliste wie ein einziges Teil behandelt werden soll.
- Transparent: die Unterbaugruppe taucht nicht als ein einzelnes Element auf, sondern ihre Bestandteile werden der übergeordneten Baugruppe zugeschlagen. Hat man beispielsweise eine fertige Unterbaugruppe einer Anschraubplatte mit den dazugehörigen Schrauben und baut diese ein, kann man so erreichen, daß die Platte selbst und die Schrauben als direkte Bestandteile der übergeordneten Baugruppe erscheinen und es in der Stückliste nicht mehr erkennbar ist, daß sie als ein Block, als eine Unterbaugruppe eingefügt wurden.
