Referenzierte Bibliotheken in Projekten

Wieso müssen Bibliotheken in Projekten referenziert werden? Welche Auswirkungen hat das und wie werde ich sie wieder los?

Wenn Sie in einem TopSolid-Projekt Bauteile, Familien oder andere Dokumente aus einer Bibliothek verwenden möchten, muß Ihr Projekt diese Bibliothek unter Referenzen im Projektfenster aufführen.

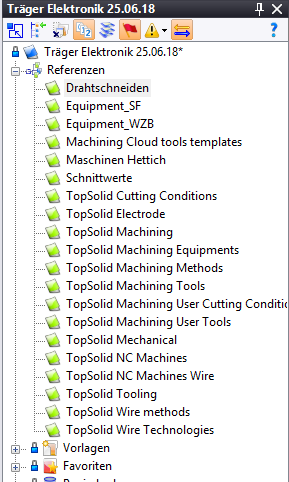

2018-09-04_16h04_30

Ist die Bibliothek nicht unter den Referenzen aufgelistet, kann ihr Inhalt nicht verwendet werden. Hierüber kann der Ersteller des Projektes kontrollieren, welche Bibliotheken den Konstrukteuren zugänglich sind oder nicht und so z.B. verhindern, daß Bauteile eines bestimmten Herstellers verwendet werden, die nicht verwendet werden sollen.

Das Hinzufügen einer Referenz zu einem Projekt setzt lediglich einen Verweis auf diese referenzierte Bibliothek. Es werden in das Projekt keine Daten kopiert noch werden anderweitig Daten vervielfältigt. Einzige Konsequenz ist, daß beim Suchen nach Normteilen mehr oder weniger viele Bibliotheken durchsucht werden.

Referenzen entfernen

Referenzbibliotheken können aus einem Projekt enfernt, indem im Projektefenster mit der rechten Maustaste auf sie geklickt wird. Es können hierbei mehrere Bibliotheken ausgewählt werden. Wählen Sie dann Entfernen

2018-09-04_16h08_18

Achten Sie darauf, daß hierdurch Dokumente ungültig werden können, die Inhalte dieser Bibliothek verwenden.

Mit der Option Öffnen in diesem Kontextmenü können Sie die angewählte Bibliothek öffnen und gegebenenfalls bearbeiten.

Referenzen hinzufügen und verwalten

Sie können Referenzen hinzufügen durch Rechtsklick auf den Referenzen-Ordner im Projektfenster.

2018-09-04_16h11_07
  • Referenzbibliothek: diese Option erlaubt das Hinzufügen von Referenzen. Es wird ein Dialogfenster mit allen verfügbaren Bibliotheken geöffnet. Wählen Sie die Bibliotheken aus, die Sie dem Projekt als Referenz hinzufügen möchten und bestätigen Sie Ihre Auswahl.
  • Referenzprojekt: hier gibt es die Möglichkeit, auch auf andere normale Projekte zu referenzieren und deren Inhalt zu verwenden. Aus Gründen einer sauberen Systematik und erstrebenswerten Unabhängigkeit der Projekte voneinander sollte dies die absolute Ausnahme bleiben.
  • Verwalten: hier können die Referenzen automatisch bereinigt werden, es werden nicht benötigte Bibliotheken aus den Referenzen entfernt und irrtümlich entfernte, aber noch benötigte Referenzen hinzugefügt:

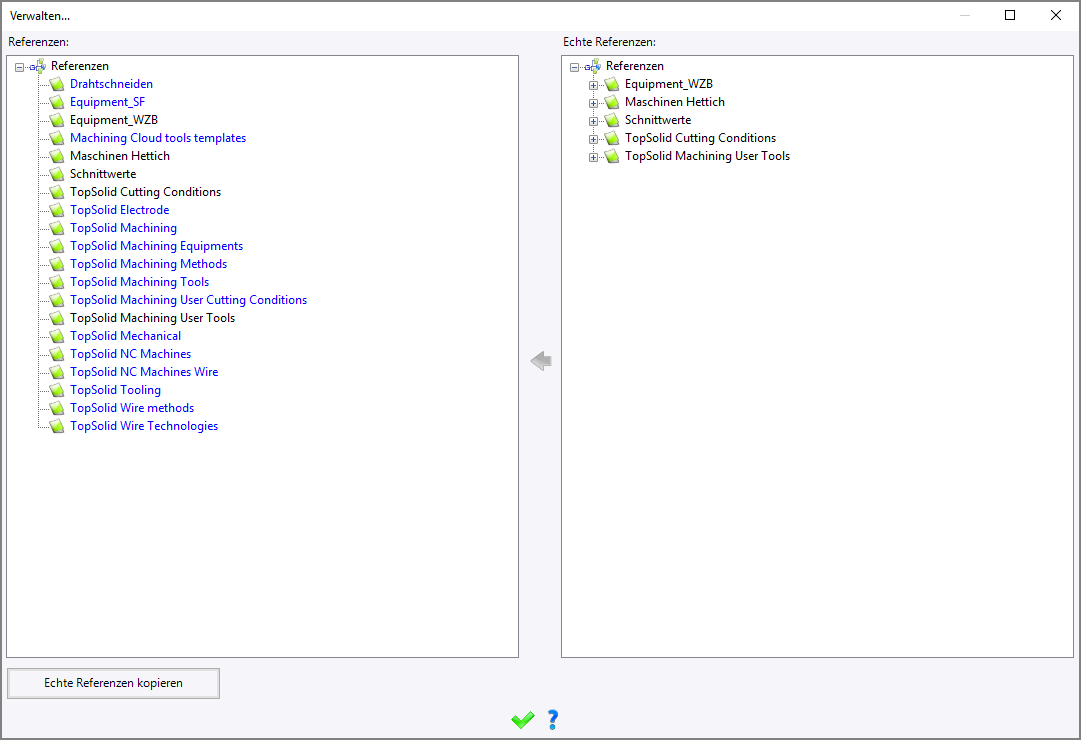

2018-09-04_16h16_12

Links werden die Referenzen des Projektes aufgelistet, rechts nur die tatsächlich benötigten (die "echten Referenzen"). Die "überflüssigen" Referenzen werden in blauer Schrift dargestellt. Mit dem Knopf Echte Referenzen kopieren können im Projekt die überflüssigen Referenzen entfernt werden.
