Wie kann man eine Mengenangabe im Schriftfeld einer Zeichnung für ein Bauteil ausgeben?
Zunächst einmal ist klar, daß eine Mengenangabe keine Eigenschaft des Bauteils alleine sein kann, denn ein Bauteil weiß "an sich" ja nicht, wie oft es irgendwo verwendet wird. Denken Sie z.B. an Bibliotheksteile. Da wir diese Eigenschaft aber in der Zeichnung eines einzelnen Bauteils, z.B. eines Fertigungsteiles ausgeben wollen, kann sie auch nicht die Eigenschaft einer Baugruppe sein, da ja unsere Einzelteilzeichnung eben gerade keinen Bezug zu einer gesamten, übergeordneten Baugruppe hat.
Die Lösung besteht darin, daß ein Bauteil eine Menge bezüglich einer Stückliste hat. Wir müssen also in der Zeichnung einen Bezug herstellen zu der Stückliste, deren Informationen wie hier verwenden möchten.
Übernahme der Stücklisteninformation in das Schriftfeld

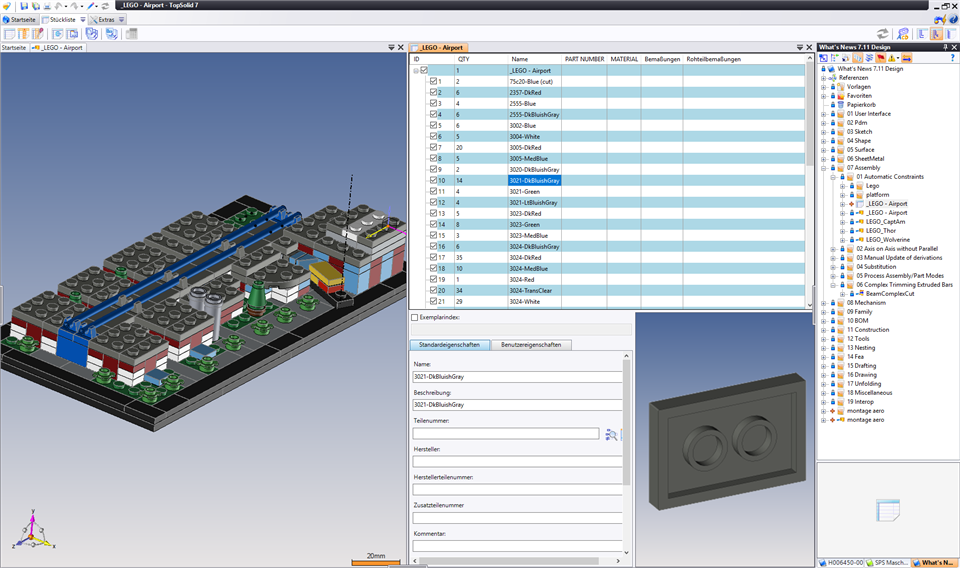

Sehen wir uns dieses Beispiel an. Wir haben eine Baugruppe und die dazugehörige Stückliste:

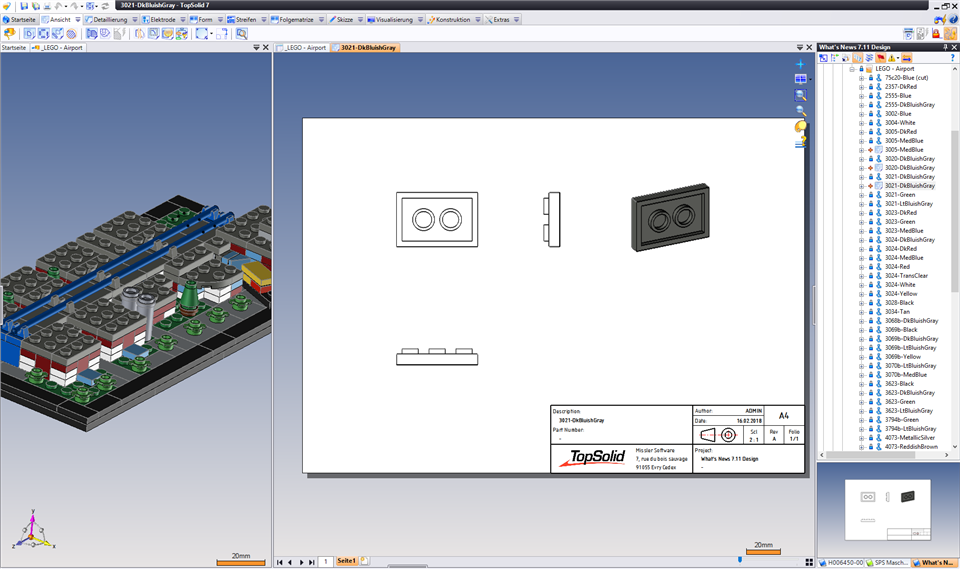

In diesem Beispiel kommt also der angezeigte Baustein 14-mal in der Baugruppe vor. Erstellen wir nun eine Zeichnung dieses Bausteins:

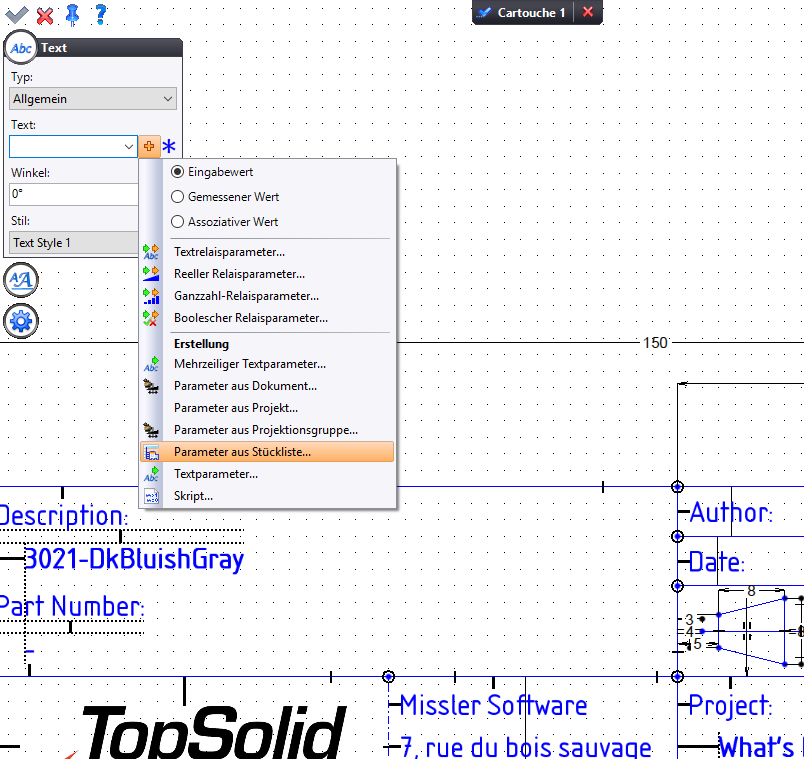

Wir ändern das Schriftfeld und fügen einen neuen Textparameter hinzu, und zwar einen Parameter aus einer Stückliste:

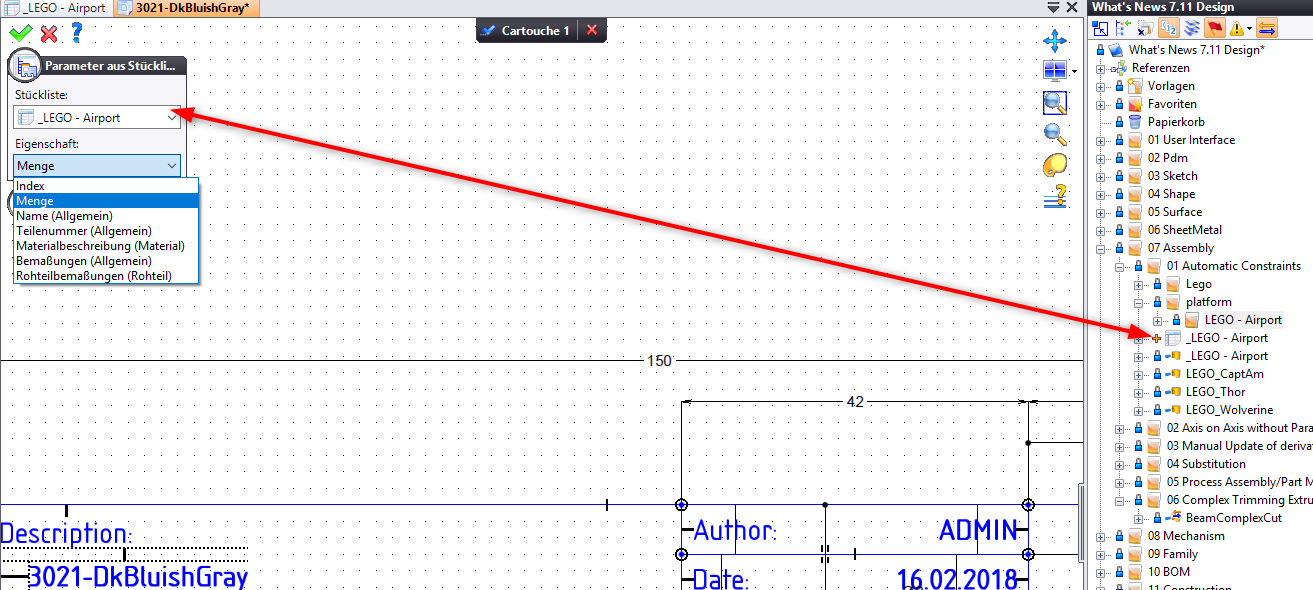

Nun wird gefragt, aus welcher Stückliste der Wert übernommen und welche Spalte der Stückliste hier verwendet werden soll:
Definition in der Zeichnungsvorlage
Bei der Definition einer Zeichnungsvorlage darf natürlich der Bezug zu einer konkreten Stückliste nicht mehr in der Vorlage enthalten sein. Man möchte ja in jedem Projekt oder für jede Zeichnung die Stückliste wählen können, die verwenden werden soll.

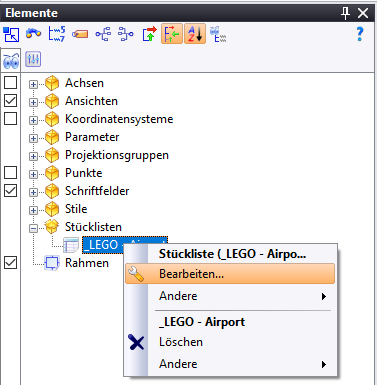

Wählen Sie daher, wenn Sie mit der Definition des Schriftfeldes fertig sind, im Elemente-Fenster die Stückliste an und bearbeiten diese:
Setzen Sie dann den Wert auf "nicht angegeben". Wenn Sie dann mit dieser Vorlage eine Zeichnung erstellen, werden Sie nach der zu verwendenden Stückliste gefragt.
