TopSolid'Mold

TopSolid'Mold

Ihre branchenspezifische Erweiterung für den Formenbau

Speziell für die Kunststoff verarbeitende Industrie ermöglicht TopSolid eine effiziente Konstruktion und Fertigung von Spritzgusswerkzeugen  und Formen für Verfahren wie Thermo- und Blasformen mit TopSolid'Mold. Für die Konstruktion von Trennlinien und Trennflächen sowie anderen werkzeugspezifischen Merkmalen stehen spezielle Funktionen zur Verfügung. Umfangreiche Bibliotheken für Normalien und andere gängige Komponenten ermöglichen eine schnelle Ausstattung der Werkzeuge mit Standardteilen. Das gelungene Zusammenspiel spezialisierter Werkzeuge ist der Grund, warum TopSolid zu den Marktführern im Bereich Tooling für den Form- und Werkzeugbau gehört.

Ihr Spezialist für den Formenbau

TopSolid ist Ihr Spezialist für Plastic/Mold Kunststoffspritzguss

TopSolid'Mold

TopSolid'Mold bietet eine Vielzahl von starken Zusatzfunktionen für den Werkzeug- und Formbau. Dazu zählen Assistenten für die Auslegung von Anspritzpunkten und Angusskanälen, damit die Kavität gleichmäßig gefüllt wird. Für die Auslegung der Kavitäten stehen Tools zur Verfügung, um die Schwindung des Materials korrekt zu berücksichtigen. Wer Füllung und Abkühlung genau analysieren will, kann die Schnittstelle zum Simulationstool Cadmould nutzen.

Spezielle Zeichnungsfunktionen dienen dazu, 2D-Ansichten der Auswerfer- und Düsenseite schnell anzufertigen. Kühlkreisläufe in Werkzeugen stellt die Software übersichtlich dar und prüft dabei auf Kollisionen mit anderen Teilen. Normteile für die Temperierung kann TopSolid'Tooling Mold einfach in die Konstruktion der Kanäle einfügen.

TopSolid'Split / Formtrennung

Werkzeuge zur Gestaltung der optimalen Trennflächen und Trenngeometrien, damit die Entformung der Werkstücke reibungslos gelingt.

Am Bildschirm ist sofort durch Animation prüfbar, wie Schieber und andere bewegliche Teile arbeiten. Konstrukteure können am Formaufbau und an der Trennung gleichzeitig arbeiten und beide Funktionsbereiche des Werkzeuges aufeinander abstimmen.

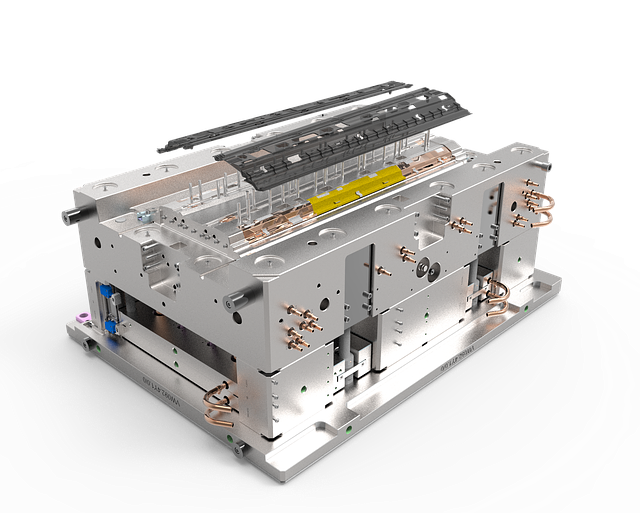

Entwurf von Spritzgießformen und Formaufbau

Im Formaufbau können sowohl eigene Formaufbauen verwendet als auch auf Bibliotheken der großen Hersteller wie Meusburger, Hasco usw. zurückgegriffen werden.

Platten können flexibel hinzugefügt oder entfernt werden.

In diese Formaufbauten werden die Einsätze aus der Formtrennung platziert und weiterkonstruiert. Bei Änderungen im Artikel oder in der Formbasis folgt die Konstruktion intuitiv mit.

Schieber/Konstruktion von Schrägschiebern

Bei der Konstruktion von beweglichen Teilen stehen neben den Werkzeugen von TopSolid'Design besondere Werkzeuge zur Verfügung, welche die Positionierung von Schrägsäulen und anderen komplexen Normteilen erleichtern.

Alle Schieber und auch alle anderen beweglichen Elemente der Form werden automatisch simuliert und auf Kollision geprüft.

Konstruktion von Einsätzen und Auswerfersystemen

Sowohl zylindrische als auch Flachauswerfer können intuitiv platziert und ausgewählt werden. Ein eingebauter Auswerfer sorgt dabei automatisch für die korrekte Bearbeitung der umliegenden Formelemente nach Ihren Vorgaben.

Auch eine automatische Beschriftung der Auswerfer ist möglich.

Kühlung und Anguß

Für die Konstruktion der Kühlkanäle stehen optimierte Werkzeuge zur Verfügung, die gleichzeitig auch die Platzierung von Normteilen wie Stopfen, Dichtungen und Steigern automatisieren.

Die Kühlung ist assoziativ und kann sehr einfach geändert werden.

Kühlkanäle werden auf Kollision mit benachbarten Teilen geprüft und ihre Kühlwirkung kann auf dem Teil visualisiert und überprüft werden.

Füllsimulation, Verzugsberechnung

TopSolid bietet mit der Füllsimulation  TopSolid'PlasticFlow, eine Integration des Produktes Cadmould aus dem Haus Simcon in Ihre TopSolid Oberfläche. Damit haben Sie schnell und einfach die Möglichkeit, den Einspritzvorgang für einen Artikel zu simulieren und so die optimale Anspritzung zu finden. Darüber hinaus ermöglicht die Füllsimulation Aussagen über Verlässlichkeit des Prozesses, das Entstehen von Verzug oder Bindenähten.

TopSolid'Electrode

Diese Software bietet Funktionen für die Konstruktion und Verwaltung von Elektroden. Damit lassen sich die konstruierten Formen mit hoher Präzision und exzellenter Oberflächenqualität herstellen.

Die erstellten Elektroden können dann automatisiert nach TopSolid'Cam übergeben und mit vorher definierten Bearbeitungsmethoden programmiert werden.

In Verbindung mit Palettensystemen und einer Automatisierung der Erodieranlagen entsteht so höchste Effizienz im Werkzeugbau.

TopSolid'PlasticFlow

Mit dem Modul TopSolid'Plasticflow ist es möglich, schon im Laufe der Artikelkonstruktion oder in einer frühen Phase der Werkzeugkonstruktion mögliche Schwierigkeiten wie Füllprobleme oder Lufteinschlüsse zu erkennen und Gegenmaßnahmen zu ergreifen. Die Software ist direkt in TopSolid integriert und mit der Konstruktion assoziativ verbunden. So können Iterationen schnell berechnet und überprüft werden.
