Problem

Hochkomplexe Geometrien und Hinterschnitte

Viele Bauteile, wie beispielsweise Impeller oder Turbinenschaufeln, und andere Bauteile in der Luftfahrtindustrie oder Medizintechnik, weisen Hinterschnitte und komplexe Freiformflächen auf. Diese Geometrien sind mit herkömmlichen Verfahren gar nicht oder nur mit extrem hohem Aufwand herstellbar.

Lösung

5-Achs-Simultanbearbeitung

TopSolid'Cam ermöglicht die wirtschaftliche Fertigung hochkomplexer Geometrien durch intelligente 5-Achs-Strategien, automatische Kollisionskontrolle und optimierte Werkzeugwege. Bauteile mit Hinterschnitten oder komplexen Freiformflächen können sicher, präzise und mit deutlich geringerem Programmieraufwand gefertigt werden.

Problem

Verschleiß langer Werkzeuge

Um tiefe oder schwer zugängliche Bereiche zu erreichen, müssen in der Standardbearbeitung oft sehr lange Fräser eingesetzt werden, die stark schwingen.

Lösung

Simultanes Anstellen der Maschinenachsen

Das simultane Anstellen der Maschinenachsen erlaubt stattdessen den Einsatz kürzerer und deutlich stabilerer Fräswerkzeuge. Dies minimiert Vibrationen, erhöht die Lebensdauer der Werkzeuge und sorgt für wesentlich bessere Oberflächenqualitäten.

Problem

Mehrfaches Umspannen

Wenn komplexe Teile konventionell gefertigt werden, müssen sie für verschiedene Bearbeitungswinkel immer wieder neu aufgespannt und ausgerichtet werden, was zu Zeit- und Genauigkeitsverlust führt.

Lösung

Mehrseitenbearbeitung

Mit der Funktion Mehrseitenbearbeitung kann das Bauteil in einer einzigen Aufspannung von allen Seiten bearbeitet werden, was den manuellen Programmier- und Rüstaufwand extrem senkt und Ungenauigkeiten beim Neueinjustieren komplett eliminiert.

Problem

Ungleichmäßige Kanten

Das Entgraten oder Kantenbrechen an dreidimensionalen Werkstücken ist manuell extrem aufwändig und das Ergebnis oft ungleichmäßig.

Lösung

5-Achs-Konturfräsen

Das Werkzeug wird exakt an den 3D-Profilen entlanggeführt, was für sicheres, kollisionsfreies Entgraten sowie präzise und homogene Übergänge sorgt.

Problem

Oberflächengüte schwierig zu erreichen

Bei Freiformflächen (wie z.B. bei Impellern) hält die 5-Achs-Simultanbearbeitung das Werkzeug konstant in einem definierten Führungs- oder Kippwinkel (z.B. exakt senkrecht) zur Bearbeitungsfläche. Da die Werkzeugbahn weich der natürlichen Kontur des Teils folgt (Flowline-Bearbeitung), werden Frässpuren minimiert und eine extrem hohe Oberflächengüte erzielt.

Lösung

Externe Programmierung

TopSolid'Cam ermöglicht die externe Programmierung und Validierung des Bearbeitungsprozesses außerhalb der Maschine. Sie starten direkt mit einem bereits virtuell eingefahrenen Programm.

Weitere Funktionen von TopSolid'Cam



Weitere Funktionen von TopSolid

We build revenue-driving systems on HubSpot for businesses that are ready to grow - and keep on growing.

Alles in einem System

Vom einfachen Bohrzyklus zur Taschenbearbeitung, zum Drehen, zum 5-Achsen-Fräsen: Alle Funktionen in einer einheitlichen Software mit einer einheitlichen Bedienphilosophie.

Realitätsgetreue Simulation

Werkzeugmaschinen und ihre Wege werden simuliert und auf Kollisionen geprüft. Änderungen werden direkt in einer virtuellen Maschinenumgebung mit exakter Kinematik programmiert.

Spezielle
Bearbeitungsstrategien

Maßgeschneiderte Funktionen für das 5-Achs-Impeller-Fräsen (inklusive spezialisiertem Schruppen und Schlichten von Böden, Flanken und Radien), für die Blisk-Bearbeitung sowie für das komplexe Rohr- bzw. Formkanalfräsen.

Schnelle & sichere Materialentfernung

Schruppen Sie über 3+2 Achsen: Ein beliebiges Bauteil wird vorgeschruppt und die Fräserrichtungen dabei automatisch optimiert. Zusätzlich kann die dynamische Schruppstrategie BoostMilling eingesetzt werden, welche die Verfahrwege optimiert und die Vorschubgeschwindigkeit intelligent anpasst.

3- zu 5-Achs-Konvertierung (Auto-Tilt)

Eine massive Erleichterung beim Programmieren tiefer Kavitäten ist die automatische Umwandlung von 3-Achs- in 5-Achs-Simultan-Werkzeugbahnen. Die Software berechnet eigenständig den optimalen Kippwinkel (Auto-Tilt), um den Werkzeughalter vor Kollisionen mit dem Bauteil zu bewahren. Der Bediener kann dadurch wesentlich kürzere, stabilere Werkzeuge verwenden, was Vibrationen mindert und die Oberflächenqualität steigert.

Wälzfräsen und 5-Achs-Entgraten

Um steile Wände perfekt und zügig zu bearbeiten, stellt das System das Werkzeug beim Wälzfräsen so an, dass mit der vollen Werkzeugschneidenlänge an der Kontur abgerollt wird. Ein weiteres Highlight für den Bediener ist das 5-Achs-Entgraten: Die Software erkennt Kanten automatisch und generiert eigenständig die 5-Achs-Bahn für einen gleichmäßigen Kantenbruch, bei dem die Maschinenachsen homogen geführt und Kollisionen vermieden werden.

Project

35

Jahre

Branchenerfahrung
Kundenzufriedenheit

6,45

von 7

Kundenzufriedenheit
Trained Professionals

80

+

Kunden

WeSt GmbH

Ihr CAD/CAM Experte

Als offizieller Vertriebspartner von TopSolid verfügen wir über einschlägiges Praxiswissen in diversen Branchen: Stahl- und Metallbau, Werkzeugbau, Formenbau, Zerspanung, Blechbearbeitung und Holzbearbeitung.

Mit Hilfe unserer Beratung, unseren Schulungen sowie unserem Support unterstützen wir Sie beim Einstieg von Anfang bis Ende.

Unser Service Unser Support

Ihr Weg zu TopSolid

In unserem mehrstufigen Vertriebsprozess stehen Sie im Mittelpunkt. Wir nehmen uns Zeit, Ihre Ausgangssituation, Anforderungen und Ziele genau zu verstehen.

Erstgespräch
Kennenlernen
Zweitgespräch
Planung
Präsentation
Technische Validierung
Umsetzung
Installation

Kennenlernen

In einem unverbindlichen Erstgespräch lernen wir uns in angenehmer Atmosphäre kennen. Dabei haben Sie die Möglichkeit, alle Ihre Fragen zu stellen und uns Ihre Situation näher zu erläutern. Gemeinsam überlegen wir, was die nächsten Schritte sein werden.

YouTube Kanal

Demo zu
5-Achs-Simultanbearbeitung

YouTube Kanal

Passende Beiträge zu 5-Achs-Simultanbearbeitung

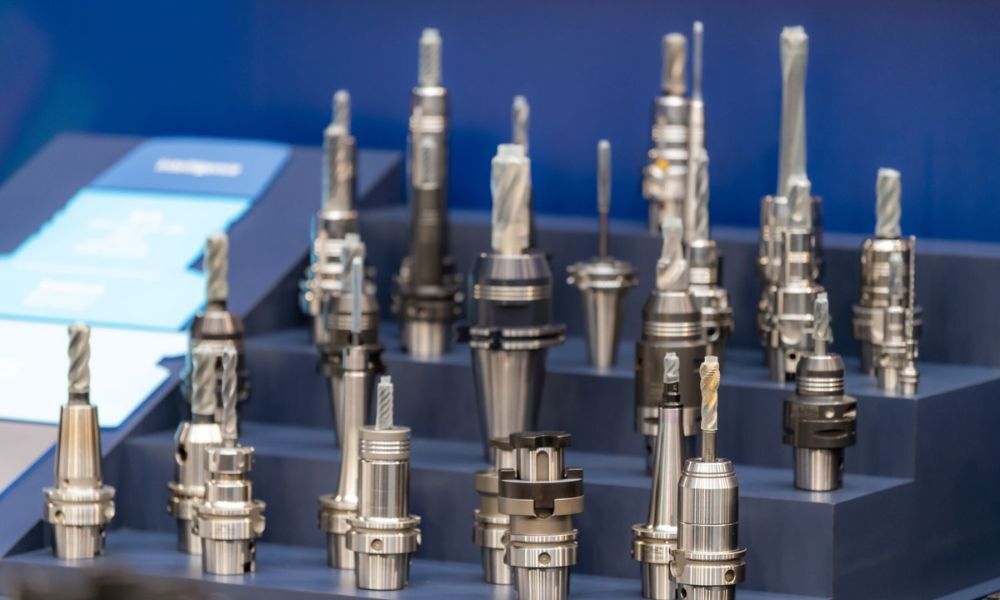

zukunft-zerspanung-blog
Die Zukunft der Zerspanung: Wie virtuelle Validierung Ihre Rüst- und Einfahrzeiten drastisch senk

Ein reibungsloser Fertigungsprozess ist der Traum eines jeden NC-Programmierers und Fertigungsleiters. In Zeiten, in denen Werkstücke immer komplexer werden und der Kostendruck steigt, kann sich kein Industrieunternehmen mehr teure Maschinenstillstände oder gar Kollisionen leisten...

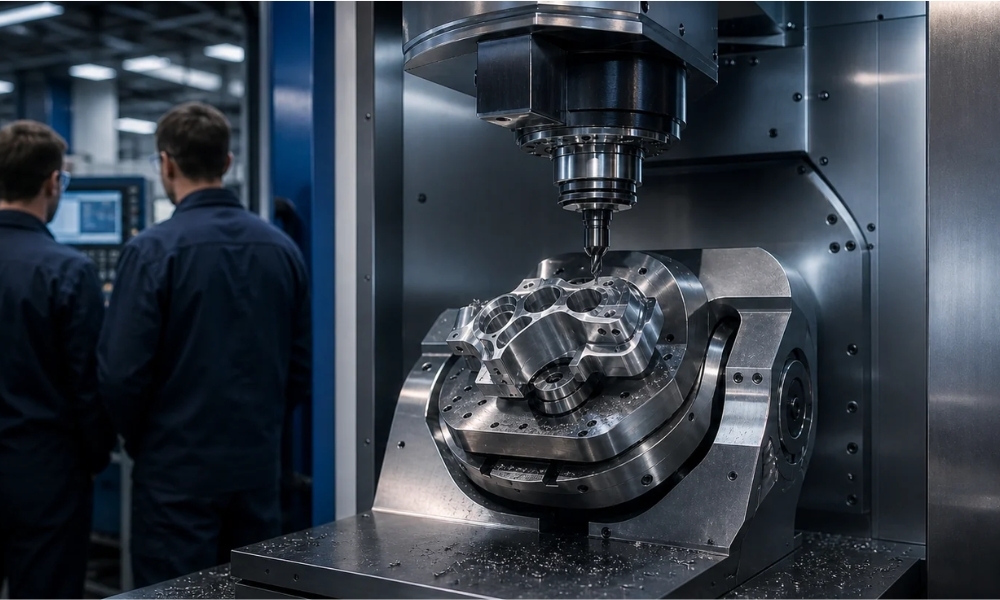

5-achssimultanfräsen
Produktivität am Limit: Effiziente Fräsbahnen und 5-Achs-Simultanfräsen für anspruchsvolle Bauteile

Die Anforderungen in der zerspanenden Fertigung wandeln sich rasant. Sie kennen das aus Ihrem Alltag: Bauteile werden immer komplexer und vereinigen zunehmend mehr Funktionen in einem einzigen Werkstück...

cam-kollisionssimulation-blog
Sicher fertigen ohne CAM-Kollisionssimulation: So vermeiden Sie Fehler an der Maschine
Die Programmierung komplexer CNC-Maschinen stellt hohe Anforderungen an jeden Zerspanungstechniker. Normalerweise schützt eine integrierte Kollisionssimulation in der CAM-Software vor bösen Überraschungen...

Interesse an TopSolid'Cam?

Sichern Sie sich jetzt 60 Tage Zugang zu TopSolid

Füllen Sie das Kontaktformular aus und wir werden uns schnellstmöglich bei Ihnen melden!

Häufig gestellte Fragen

Wie viel kostet die Beratung?

Das Beratungsgespräch kostet nichts. Wir definieren mit Ihnen die Ziele und entscheiden immer wieder zusammen mit Ihnen, ob ein weiteres Vorgehen Sinn ergibt. Wenn an irgendeinem Punkt Kosten anfallen, kommunizieren wir dieses klar und Sie haben die Wahl, ob Sie zustimmen oder nicht.

Was kostet eine CAD/CAM-Lösung?

Die Kosten einer CAD/CAM-Lösung hängen von Ihren konkreten Anforderungen, den eingesetzten Maschinen, den Vorkenntnissen im Team sowie dem gewünschten Schulungsumfang ab. In einem persönlichen Beratungsgespräch erstellen wir Ihnen gerne eine transparente und passgenaue Kosteneinschätzung.

Was ist beim Kauf von TopSolid'Cam enthalten?

TopSolid'Cam ist der Oberbegriff für ein mittlerweile größeres Portfolio an Modulen für die TopSolid-CAD/CAM-Software, Diese Module gegeneinander abzugrenzen und die geeigneten zu ermitteln, erfordert viel Erfahrung und wir übernehmen das sehr gerne. Ganz grob eingeteilt geht es um Fragen wie Fräsen oder Drehen mit oder ohne angetriebene Werkzeuge, das Fräsen von komplexen Freiformteilen oder spezielle Anforderungen, die nur mit fünf simultanen Achsen gelöst werden können. Wichtig sind auch immer die Anpassung des Postprozessors und die Schulung der Mitarbeitenden als wesentliche Erfolgsfaktoren.

Gibt es Schulungen zu TopSolid'Cam?

Wir bieten verschiedene Schulungskurse in Online- und Präsenzform an. Diese reichen vom Anfänger-Basis-Kurs über Experten-Kurse zu verschiedenen Themen wie Mehrkanalbearbeitung, Drehen, 5-Achsen-Simultanfräsen bis hin zu Kursen, wo die Erstellung von Maschinenmodellen und Postprozessoren vermittelt werden.

Wie stellen Sie die Funktion des Postprozessors sicher?

Die Anpassung des Postprozessors ist ein wesentlicher Erfolgsfaktor bei der Implementierung einer CAM-Lösung für das Drehfräsen. Wir haben einen strukturierten, dokumentierenden Ansatz bei dieser Aufgabe, mit der wir sicherstellen, dass wir in kürzestmöglicher Zeit Ihre Maschine in Betrieb nehmen können.

Wollen Sie wissen, warum dieselben Maschinen bei verschiedenen Kunden verschiedene Postprozessoren haben? Oder warum das "Ganze" überhaupt so ein relevantes Thema ist? Mehr dazu im Video Für mehr Transparenz in der Postprozessor-Gestaltung!
