Modellieren und zeichnen kann jedes 3D-CAD-System. Aber nicht jede CAD-Software ist gleichermaßen für die Anforderungen des Werkzeug- und Formenbau geeignet. Lesen Sie, was in der Praxis wirklich zählt.

CAD-Systeme haben im Prinzip die gleichen Grundfunktionen zum Modellieren und Zeichnen. Unterschiedlich ist jedoch der Umfang an Automatismen und Assistenten sowie die Unterstützung für bestimmte Branchen. Wer mit CAD Formwerkzeuge konstruiert, braucht keine Tools für Autokarosserien oder für Treppen und Geländer. Dafür müssen Sie mit CAD Umformwerkzeuge schnell und mit perfekter Funktion konstruieren können, wofür die CAD-Software bestimmte Voraussetzungen mitbringen muss.

Das sind die wichtigsten Anforderungen für CAD im Werkzeug- und Formenbau:

2D/3D-Verknüpfung

Die meisten Betriebe benötigen für die Produktion der Werkzeuge Zeichnungen. Folglich müssen die verwendeten CAD-Systeme Zeichnungen aus den 3D-Modellen generieren können. Diese sogenannte Zeichnungsableitung ist eine Standardfunktion gehobener Modellierer. Wichtig ist darüber hinaus, dass die Modellierer die abgeleiteten Zeichnungen automatisch aktualisieren. Sonst besteht ständig die Gefahr, irrtümlich veraltete Zeichnungen zu verwenden.

CAD/CAM-Kopplung

Zahlreiche Betriebe des Werkzeug- und Formenbaus nutzen die Produktivitätsvorteile von CAM. Dann sollten Unternehmen konsequenterweise auf Software setzen, welche die Konstruktionsdaten an die NC-Programmierung nahtlos und verlustfrei übergibt. Das ist bei einem integrierten CAD/CAM-Paket gewährleistet. Die erforderliche Datenkonvertierung dauert sonst lange und birgt das Risiko von Datenverlusten.

Einfacher Datenimport

Betriebe des Werkzeug- und Formenbaus übernehmen häufig Modelle von Kunden, die mit anderer CAD-Software entwickelt wurden. Das ist mit einem geeigneten CAD-System kein Problem. Es bieten sich zwei Wege an: Verwendung von Austauschformaten wie STEP oder Importfilter für die Formate der Kunden. Wenn das CAD-System mit einem weit verbreiteten Modellierkern arbeitet, funktioniert der Import besonders sicher.

Bibliotheken mit Norm- und Zukaufteilen

Die Werkzeugkonstruktion basiert zum großen Teil auf der Verwendung von Normteilen und Normalien, von Platten bis Auswerferstiften. Es beschleunigt die Konstruktionsarbeit deshalb erheblich, wenn bei der Arbeit mit dem CAD an Umformwerkzeugen, Spritzgießwerkzeugen oder anderen Werkzeugarten große Teilebibliotheken zur Verfügung stehen. TopSolid Design umfasst sowohl eine eigene Bibliothek von Bauteilen für den Werkzeugbau als auch eine Schnittstelle zum externen Katalog PartCommunity.

Tools für häufig auftretende Arbeiten

Konstruktionsarbeiten, die viel Zeit in Anspruch nehmen, sollten in möglichst großem Umfang automatisiert werden. Das betrifft zum Beispiel das Einfügen von Komponenten oder Detailarbeiten wie Bohrungen oder Taschen. Vorteilhaft ist, wenn die Software viele Assistenten und Automatismen anbietet.

Konstruieren mit Parametrik

Parametrische Konstruktion ist im Werkzeugbau eine Kernkompetenz für den Modellierer. Wenn mit CAD Umformwerkzeuge konstruiert werden, benötigt man dafür eine Vielzahl von Komponenten und Bauteilen. Anhand ihrer Parameter lassen sich solche Teile einfach generieren. Zudem ist Parametrik ideal für schnelle Maßänderungen.

Schnittstellen für Simulation

Konstruktionsbegleitende Simulation wird immer alltäglicher. Moderne CAD-Software benötigt integrierte Funktionen oder Schnittstellen zu externen Tools. Für die Anwendung in der Werkstatt eignet sich am besten Software, die einfach zu bedienen und auf die Fertigungsprozesse abgestimmt ist. Das heißt, neben universeller Simulationssoftware für Struktur- und Strömungssimulation sollte auch solche für Umformsimulation und Spritzgießsimulation verfügbar sein.

Gleichen Sie doch die genannten CAD-Anforderungen mit Ihren Erfahrungen ab. Welche diese Features sind für Sie ebenfalls vorrangig, was spielt für Sie noch eine große Rolle? Arbeiten Sie Ihre Prioritäten heraus, um eine Checkliste für Investitionsentscheidungen zu erhalten.

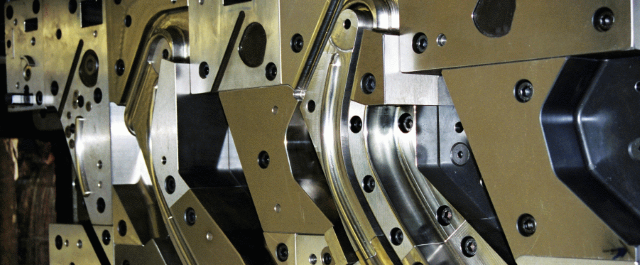

Titelbild: Copyright by Pockauer Werkzeugbau Oertel GmbH
