CAD im Stahlbau - Einsatzmöglichkeiten und Vorteile

Wie sinnvoll ist der Einsatz von CAD im Stahlbau? Erfahren Sie in diesem Artikel, wie Computer-Aided Design (CAD) Ihre Konstruktionsprozesse optimieren kann.

CAD + Stahlbau = eine gute Kombination?

Aktuell werden in vielen Stahlbau-Unternehmen noch veraltete CAD-Programme eingesetzt, die lediglich eine zweidimensionale Darstellung erlauben; in manchen Betrieben wird sogar noch mit Zeichenbrett gearbeitet. Speziell für Stahlbau-Unternehmen, die mit komplexen geometrischen Formen zu tun haben, z. B. Balkone, Treppengeländer oder Vordächer, bedeutet die dreidimensionale CAD-Konstruktion aber eine wesentliche Erleichterung. Und gegenüber dem Zeichenbrett spart eine bequeme Drag&Drop-Konstruktion am Bildschirm enorm viel Zeit, besonders wenn für ein Projekt manuell viele hundert oder sogar tausende von Planungszeichnungen angefertigt werden müssten.



Typische Einsatzmöglichkeiten

Damit Sie besser einschätzen können, ob eine CAD-gestützte Konstruktion für Ihr Stahlbau-Unternehmen Sinn ergibt, listet die folgende Übersicht Felder, in denen sich der Einsatz von CAD-Software in der Praxis bewährt hat:

  • Geländerbau
  • Vordächerbau
  • Konstruktion von Dach- und Wandverkleidungen
  • Konstruktion von Treppenwangen und -stufen
  • Balkonbau
  • Rohrschlosserei
  • Fassadenbau
  • Hallenbau
  • Anlagenbau
  • Industrie- und Gewerbebau
  • Fabrikplanung
  • Metallbau
  • Stahlhochbau

In letzter Konsequenz sind aber das Projekt und die Umstände entscheidend: Es macht einen Unterschied, ob Sie in China die Dachkonstruktion eines Airport-Terminals errichten oder in Europa die Treppengeländer einer Industrieanlage konstruieren. Bewerten Sie Ihre Projekte deshalb individuell unter den Gesichtspunkten geometrische Komplexität und Zeichenaufwand, um zu einer realistischen Einschätzung für oder gegen den Einsatz von CAD zu gelangen.

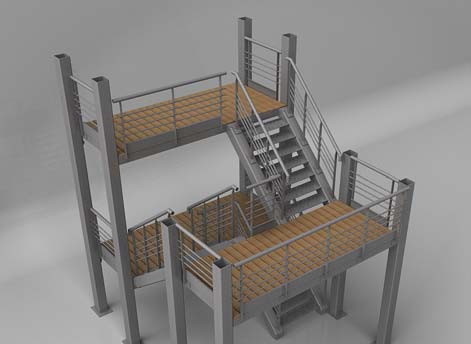

west-blogbeitrag-cad-im-stahlbau-1

Vorteile von CAD im Stahlbau
2D zu 3D

Viele CAD-Programme erleichtern es Ihnen, mit wenigen Klicks zweidimensionale Zeichnungen in 3D-Modelle zu verwandeln. Auch eine Detaillierung der Ansichten für Fertigungszeichnungen ist meist problemlos möglich. Das erleichtert die Visualisierung enorm.

Konstruktion von Treppen

Die Konstruktion von Treppen kann stark beschleunigt werden, wenn CAD-Software über entsprechende strukturelle Elemente verfügt. So fügen Sie in Kürze geradläufige Treppen, wendelförmige Treppen, freitragende, Balken- und Wangentreppen in Ihre Entwürfe ein.

Balkon- und Treppengeländer

Geeignete CAD-Programme stellen Ihnen zahlreiche Elemente zur Verfügung, die Sie zur Konstruktion von Balkon- und Treppengeländern benötigen, z. B. Pfosten, Rahmen, Gitter und verschiedene Rohre (Quadrat- und Rechteckrohre).

Schnellzugriff auf Stahlverbindungen

Durch bereits hinterlegte Stahlverbindungen sparen Ihnen viele CAD-Anwendungen Zeit bei der Konstruktion. Wählen Sie einfach die benötigte Stahlverbindung aus einer Dropdown-Liste aus und ziehen Sie das Element in Ihre Zeichnung hinüber.

Stücklisten erstellen

Mit wenigen Klicks können Sie die Anzahl der gleichen Teile in einer Zeichnung als Stückliste darstellen lassen. So sehen Sie auf einen Blick, welche Komponenten wie oft gebraucht werden. Die Erstellung von Packlisten oder Montageanleitungen für die ausführenden Kräfte vor Ort wird so wesentlich erleichtert.

Angebote verschönern

Erstellen Sie auf Grundlage Ihrer CAD-Zeichnungen optisch ansprechende Angebotsbilder, indem Sie Ihre Modelle mit Texturen versehen. Selbst Effekte wie Schattenwurf, Lichtbrechung und Spiegelung können von vielen Rendering-Programmen erzeugt werden. Kunden erhalten so eine bessere Vorstellung vom Projekt und stehen Kaufentscheidungen positiver gegenüber.

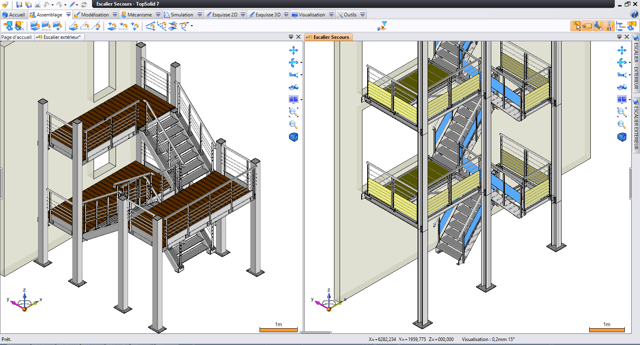

west-blogbeitrag-cad-im-stahlbau-2

Der Trend geht zu CAD-Anwendungen

Auch wenn in manchen Zweigen der Stahlindustrie noch nicht völlig auf zweidimensionale CAD-Konstruktion oder das Zeichenbrett verzichtet wird: Dem Konstruktionsprozess unter Verwendung von moderner, dreidimensionaler CAD-Software gehört die Zukunft. Das gilt insbesondere für Projekte, deren Bauteile eine erhöhte geometrische Komplexität besitzen oder die einen hohen manuellen Zeichenaufwand erzeugen – hier spart man sich durch CAD-Programme viel Zeit und Energie.

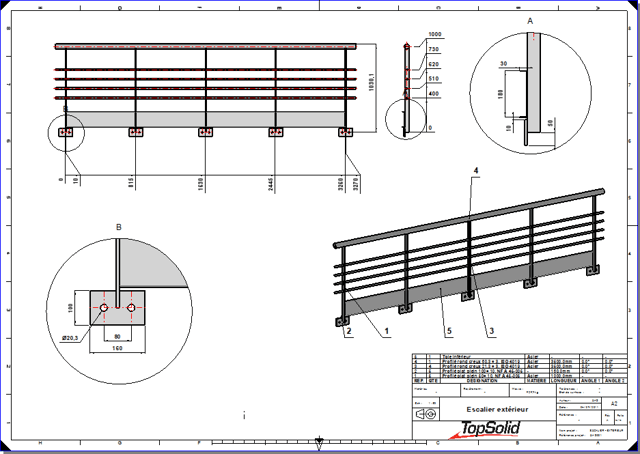

west-blogbeitrag-cad-im-stahlbau-3

CAD-Software testen?

Speziell für den Stahlbau hat TopSolid eine eigene Branchenlösung mit TopSolid'Steel entwickelt. Basierend auf TopSolid'Design ist TopSolid'Steel um spezifische Normteilbibliotheken und Funktionen erweitert worden, welche Ihre Konstruktionsprozesse wesentlich vereinfachen. Fordern Sie noch heute Ihre kostenlose Testversion für TopSolid'Steel an. Sie werden begeistert sein.
